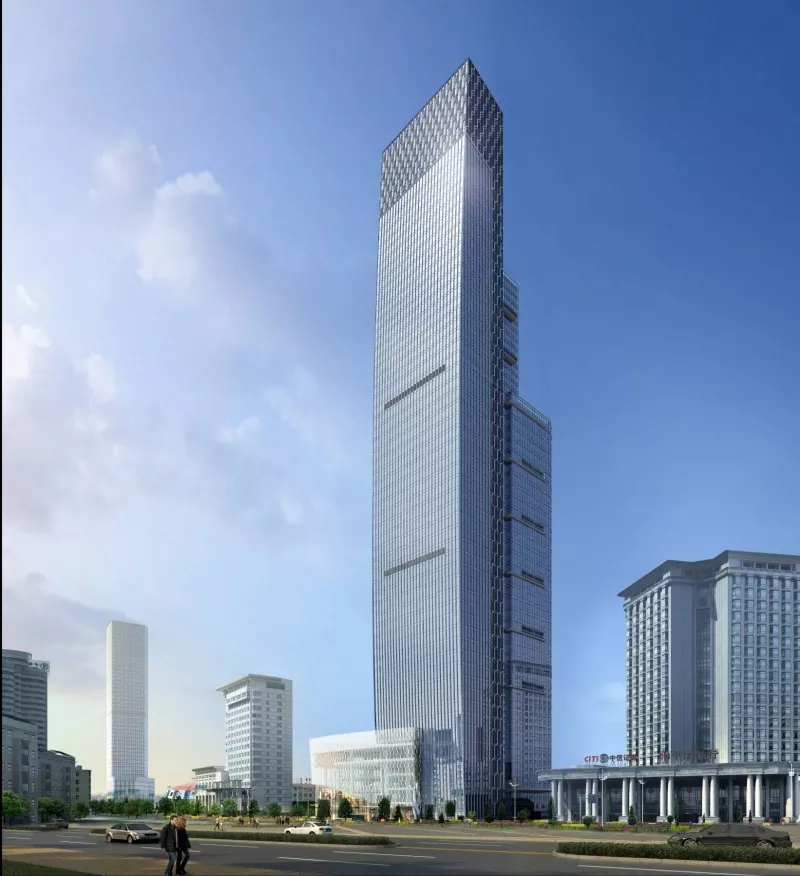

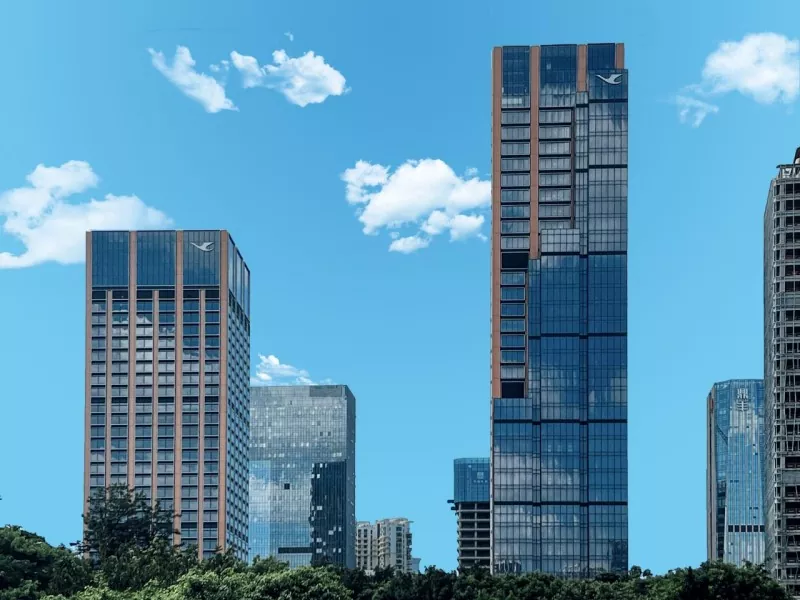

შემაგრებული ფოლადის ჩარჩო სისტემა: რატომ დგას მაღალსართულიანი შენობები მყარად?

თანამედროვე მიწის რესურსების სიმცირისა და მოსახლეობის ზრდის ზეწოლის გამო, ვერტიკალური მშენებლობა თანამედროვე არქიტექტურის გარდაუვალ ტენდენციად იქცა. თანამედროვე ცათამბჯენები მაღლა ცას და მაღლა დგანან. რა უნარჩუნებს მათ შედარებით სტაბილურობას ტროპოსფეროში ძლიერი ქარის წნევის წინააღმდეგ და საშუალებას აძლევს მათ უსაფრთხოდ გაუძლონ მიწისძვრებს? ამ კითხვაზე პასუხის გასაცემად, მოდით უფრო ახლოს მივხედოთ ბრეკეტსფოლადის ჩარჩო სისტემა.

ტრადიციული სუფთა ჩარჩო სტრუქტურები გამოირჩევა იატაკის მოქნილი განლაგებით და სივრცის მაღალი ათვისებით. თუმცა, როგორც კი შენობის სიმაღლე გადააჭარბებს გარკვეულ ზღვარს, გამოჩნდება მათი არასაკმარისი გვერდითი კონსტრუქციული სიხისტის ნაკლოვანება. ამ საკითხის გადასაჭრელად ორი ძირითადი გამოსავალი არსებობს: სხივებისა და სვეტების განივი მონაკვეთების გაფართოება ან სამაგრი სისტემების დაყენება. პირველი გამოიწვევს ფოლადის მოხმარების მკვეთრ ზრდას, ხოლო მეორე ამაყობს უმაღლესი ხარჯ-ეფექტურობით. ამიტომ, ფოლადის ფოლადის ჩარჩოს სისტემები ოპტიმალური არჩევანია მაღალსართულიანი შენობებისთვის.

გამაგრებული ფოლადის ჩარჩოს სისტემის ფუნდამენტური ლოგიკა მდგომარეობს სამაგრი წევრების რაციონალურ მოწყობაში, რათა ჩამოაყალიბონ ერთობლივი დატვირთვის მექანიზმი: ფოლადის ჩარჩო იტანს ვერტიკალურ დატვირთვას, ხოლო ბრეკეტები წინააღმდეგობას უწევს ჰორიზონტალურ ძალებს. საოფისე შენობა Xiamen-ში იყენებს ფოლადის ჩარჩო-კონცენტრული სამაგრის სტრუქტურულ სისტემას. შენობის ძირში დამონტაჟებულია მზიდი მჭიდროდ შემაკავებელი ბრეკეტები (BRB), რაც სრულად იყენებს ფოლადის კონსტრუქციების ელასტიურობის უპირატესობებს და მნიშვნელოვნად აუმჯობესებს სტრუქტურის სეისმურ მოქმედებას.

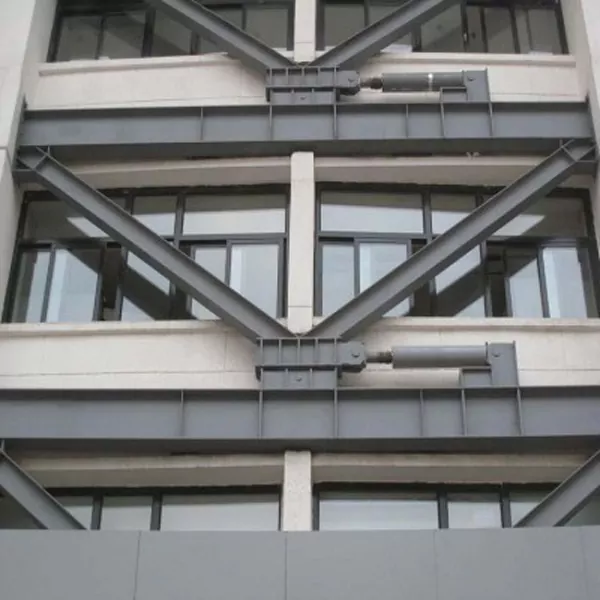

არსებობს ბრეკეტების სამი ძირითადი ძირითადი ტიპიფოლადის ჩარჩო სისტემები. კონცენტრულად შემაგრებული ჩარჩო (CBF) არის ყველაზე კლასიკური სამაგრი კონფიგურაცია, რომლის ძირითადი მახასიათებელია ის, რომ სამაგრი წევრების ცენტრალური ღერძები იკვეთება სხივ-სვეტის სახსრების ცენტრში. მას აქვს მაღალი სიმტკიცე და შეუძლია ეფექტურად აკონტროლოს ჰორიზონტალური გადაადგილება. Eccentrically Braced Frame (EBF) განსხვავება CBF-სგან მდგომარეობს იმაში, რომ მისი სამაგრი ღერძები განსხვავდებიან, რაც მას საშუალებას აძლევს დააკავშიროს კონცენტრული ბრეკეტების მაღალი სიმტკიცე და სუფთა ჩარჩოების დრეკადობის დამსახურება. ენერგიის გამომწურავი დამაგრებული ჩარჩოები ეყრდნობა ენერგიის გაფანტვისა და ამორტიზაციის მოწყობილობებს, რათა შექმნან იდეალური გვერდითი ძალის წინააღმდეგობის სისტემა.

პრაქტიკულ ინჟინერიაში, Buckling-Restrained Brace (BRB) არის გაბატონებული გადაწყვეტა და კონცენტრულად დამაგრებული ჩარჩოების განახლებული ვარიანტი. ის აღმოფხვრის ტრადიციული კონცენტრული ბრეკეტების შეკუმშვისა და მოღუნვის პირობებში შეკუმშვის უკმარისობის პრობლემას. შედგება ბირთვის ფოლადის ფირფიტისგან, გარე შემაკავებელი მილისგან და შეუერთებელი შემავსებლის მასალისგან, BRB-ები იტვირთება დატვირთვის გარეშე, რათა გაანადგუროს ენერგია, მიაღწიოს თანაბარ დაჭიმულ და კომპრესიულ ტარებას და ასევე ძლიერ ისტერულ მოქმედებას.

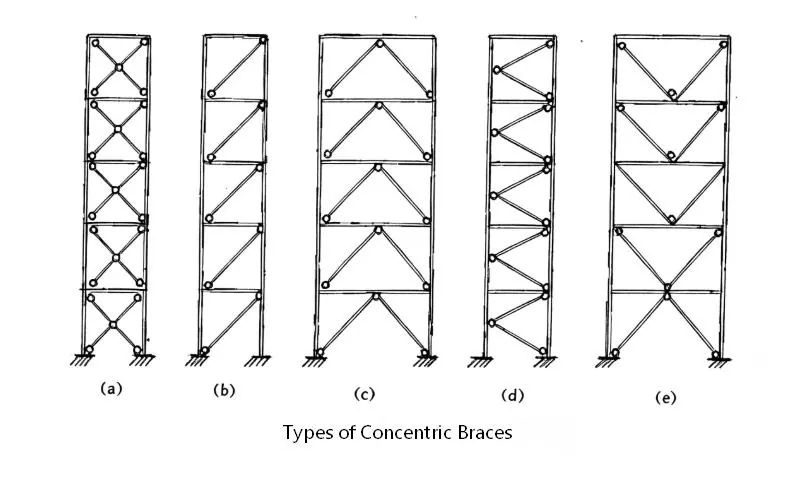

გარდა ამისა, CBF ძირითადად მოიცავს Diagonal Bracing, Chevron Bracing (Inverted V-Bracing), V-Bracing, X-Bracing (Cross Bracing) და K-Bracing. EBF ძირითადად შედგება D-ტიპის (კარიბჭის ტიპის), K-ტიპის, V-ტიპის და Y-ტიპის სამაგრებისაგან.

ბრეკეტის სპეციფიკური ფორმაფოლადის ჩარჩო სისტემებიშეირჩევა შენობის სეისმური მოთხოვნებისა და სიმაღლის მიხედვით. ზოგადად რომ ვთქვათ, ტრადიციული კონცენტრული ბრეკეტები ხასიათდება დაბალი ფასით და მაღალი სიმტკიცით, ექსცენტრიული ბრეკეტები გვთავაზობენ ხელსაყრელ ელასტიურობას და ენერგიის გაფანტვის ძლიერ უნარს, ხოლო კუმშვად შეკავებული ბრეკეტები უზრუნველყოფს სეისმურ ეფექტურობას. დამაგრებული ფოლადის ჩარჩო სისტემები საშუალებას აძლევს მაღალსართულიან და სუპერ მაღალსართულიან შენობებს გაუძლონ ძლიერ ქარებსა და მიწისძვრებს და ასევე უზრუნველყონ საიმედო სტრუქტურული გადაწყვეტილებები ვერტიკალური ურბანული განვითარებისთვის. 21 წლიანი გამოცდილებით, EHSS არის პროფესიონალი მწარმოებელი, რომელიც სპეციალიზირებულია ფოლადის სტრუქტურული კომპონენტების დამზადებასა და მონტაჟში. თვალყური ადევნეთ EHSS-ს მეტი პროფესიონალური ტექნიკური ინფორმაციისთვის ფოლადის კონსტრუქციების შესახებ.
