სამშენებლო პროცესის სტანდარტები ფოლადის კონსტრუქციებისთვის (ფოლადის ჩარჩოები)

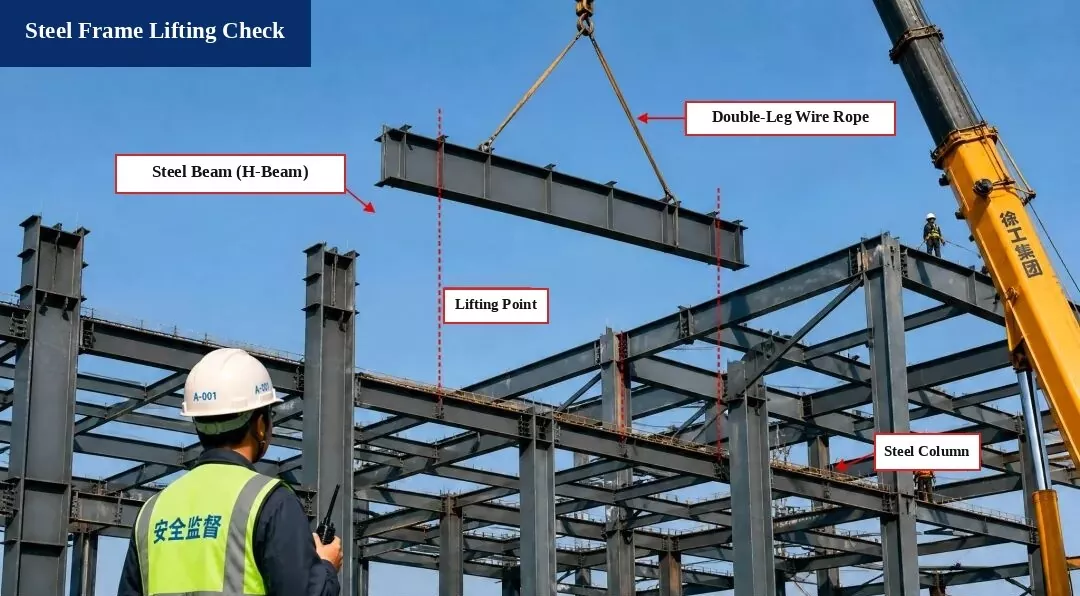

1. ფოლადის ჩარჩოს ამწევის შემოწმება (აწევის გაანგარიშება)

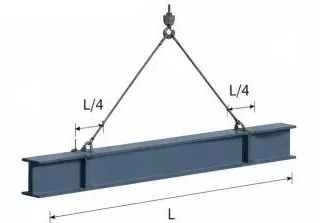

I. ამწევის დიაგრამა

წევრი:ფოლადის სხივი H500×200×10×16, სიგრძე L = 12.0 მ

ამწევი ქულები:დააყენეთ L/4 სხივის თითოეული ბოლოდან

სლინგის კუთხე:α ≈ 60°

II. დატვირთვის გაანგარიშება

1. სხივის თვითწონა:
G = ρ × V = 78,5 კნ/მ³ × 0,212 მ³/მ × 12,0 მ = 199,9 კნ

2. დინამიური დატვირთვის ფაქტორი:მიიღეთ 1.1

3. სლინგის წონა:იგნორირებული (უგულებელყოფილი)

4. მთლიანი ამწევი დატვირთვა:
P = G × 1.1 = 219.9 kN

5. Sling Tension (დაბალანსებული დატვირთვა):
T = P / (2 × cos α) = 219,9 / (2 × cos 60 °) = 219,9 კნ

III. Sling უსაფრთხოების შემოწმება

1. სლინგის ტიპი:φ20 ფოლადის მავთულის თოკი, გატეხვის დატვირთვა Fb = 360 kN

2. უსაფრთხოების ფაქტორი (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

აკმაყოფილებს სტანდარტულ მოთხოვნებს!

შეამოწმეთ დასკვნა:
ამწევი ოპერაცია უსაფრთხოა და აკმაყოფილებს კოდის მოთხოვნებს.

საცნობარო სტანდარტები

• ფოლადის კონსტრუქციების მშენებლობის კოდი (GB 50755-2012)

• მშენებლობაში ამწევისა და აწევის უსაფრთხოების ტექნიკური კოდექსი (JGJ 276-2012)

უსაფრთხოების შენიშვნები:

1. შეამოწმეთ ფოლადის სხივი, მავთულის თოკები და ამწევი ხელსაწყოები აწევამდე, რათა დარწმუნდეთ, რომ ისინი უსაფრთხო და საიმედოა.

2. დანიშნეთ თავდადებული ადამიანი, რომელიც წარმართავს აწევის პროცესს. აწეული სხივის ქვეშ არავინ დადგეს.

3. დაუყოვნებლივ შეაჩერეთ აწევა, როცა ქარის სიჩქარე მიაღწევს მე-6 დონეს ან უფრო მაღალს.

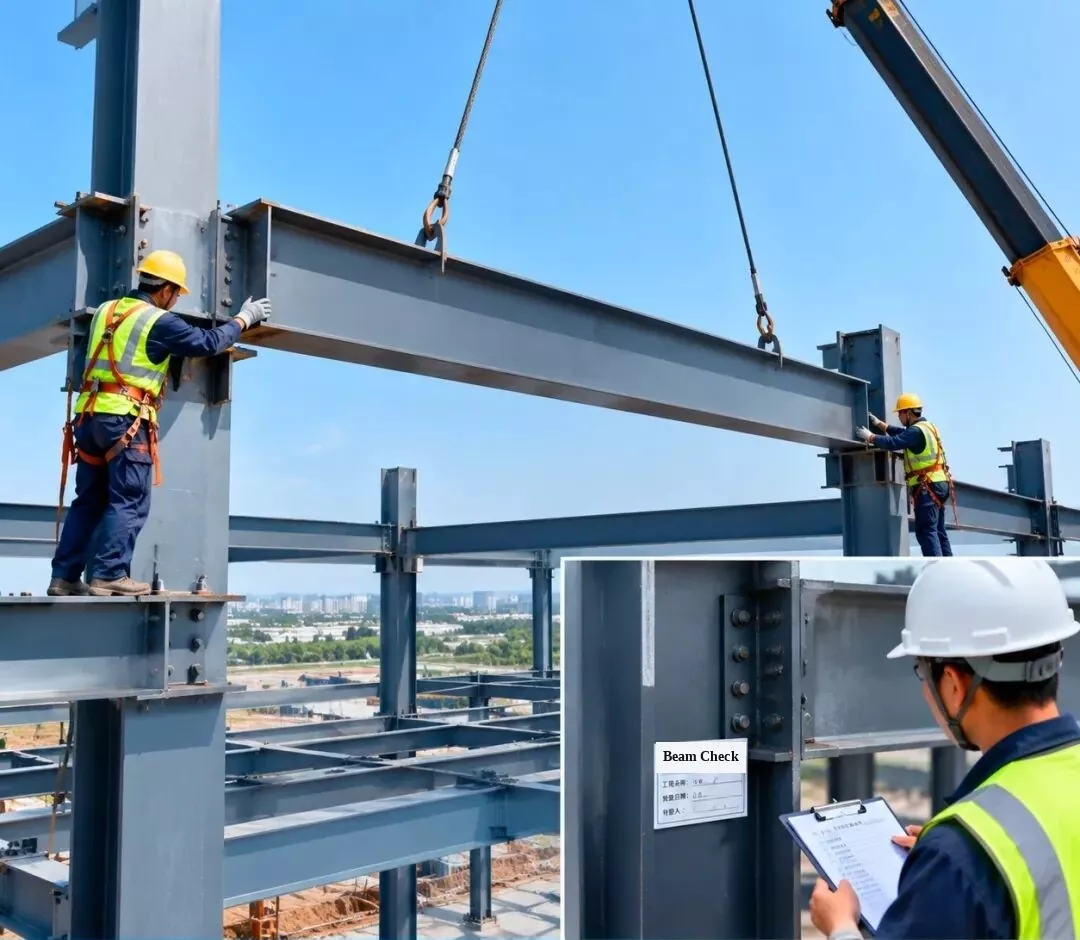

2. ფოლადის კარკასის მონტაჟი და შემოწმება - ფოლადის სხივის მონტაჟი

აწიეთ ფოლადის სხივი მის დაგეგმილ მდგომარეობაში, შემდეგ შეამოწმეთ და დაადასტურეთ შეერთების სახსრები, რათა დარწმუნდეთ, რომ ინსტალაციის ხარისხი აკმაყოფილებს დიზაინის მოთხოვნებს.

[ჩასმა სვეტი: Steel Beam Installation Inspection | პროექტის სახელწოდება: სახელოსნო #1 | შემოწმების თარიღი | ინსპექტორი]

3. ფოლადის ჩარჩოს მონტაჟი და ინსპექტირება - ფოლადის სახურავის ტრასის მონტაჟი

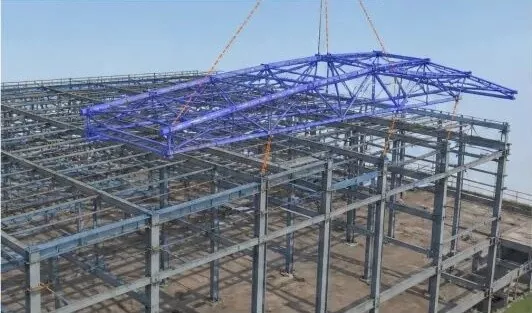

1. 3D BIM სიმულაცია:მოახდინეთ ფოლადის სახურავის ფერმის მონტაჟის სიმულაცია აწევის გეგმისა და მონტაჟის წესის გასაუმჯობესებლად.

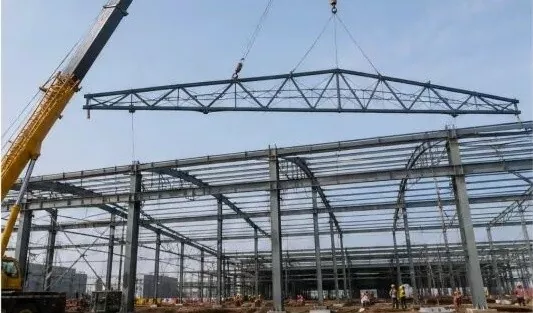

2. სახურავის სამაგრის ამწევი:გამოიყენეთ სატვირთო ამწე, რომ ასწიოთ ფერმა და მოათავსეთ იგი ნელა პოზიციაზე და დაბალანსებული შეინარჩუნეთ იგი.

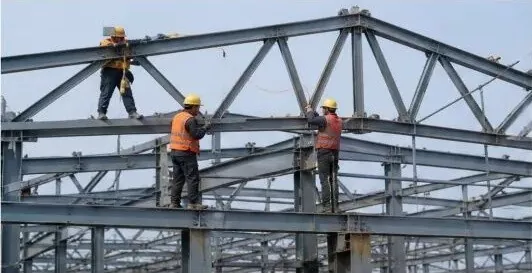

3. პოზიციონირება და დროებითი შეკეთება:სახურავის სამაგრის დადგმის შემდეგ, დროებით დაამაგრეთ იგი და დაარეგულირეთ მისი პოზიცია და სიმაღლე (სიმაღლე).

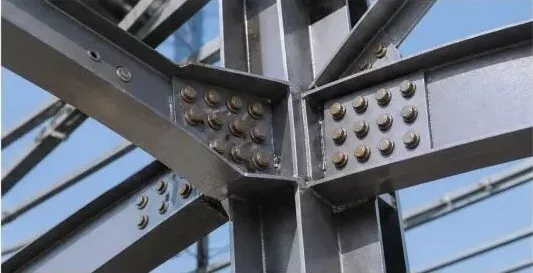

4. მაღალი სიმტკიცის ჭანჭიკის კავშირი:მჭიდრო კავშირის უზრუნველსაყოფად, დაამაგრეთ მაღალი სიმტკიცის ჭანჭიკები დიზაინის წესების მიხედვით.

5. ინსტალაციის შემოწმება:შეამოწმეთ ფერმის სიმაღლე, სიგრძე, მოხრა (გადახრა) და ვერტიკალური განლაგება, რათა დარწმუნდეთ, რომ ისინი შეესაბამება კოდს.

6. ინსპექტირების ჩანაწერი:შემოწმების გავლის შემდეგ შეავსეთ ჩანაწერის ფორმა და გადადით შემდეგ სამშენებლო საფეხურზე.

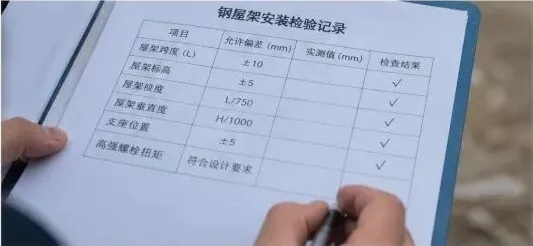

ფოლადის სახურავის ფერმის დაყენების ინსპექტირების ჩანაწერი

ინსპექტირების ელემენტი	დაშვებული შეცდომა (მმ)	გაზომილი მნიშვნელობა (მმ)	შეამოწმეთ შედეგი
ტრასის სიგრძე (L)	±10	—	√ (საშვი)
ფერმის სიმაღლე (სიმაღლე)	±5	—	√ (საშვი)
ფერმის მოხრა (გადახრა)	ლ / 750	—	√ (საშვი)
ფერმის ვერტიკალური გასწორება	H / 1000	—	√ (საშვი)
მხარდაჭერის პოზიცია	±5	—	√ (საშვი)
მაღალი სიმტკიცის ჭანჭიკის ბრუნვა	აკმაყოფილებს დიზაინის მოთხოვნებს	—	√ (საშვი)

ძირითადი საკონტროლო პუნქტები:

შეამოწმეთ ყველა შემომავალი ფოლადის ნაწილი ადგილზე, რათა შეამოწმოთ მათი ტიპი, ზომა და შედუღების ხარისხი;
გამოიყენეთ უსაფრთხო და პრაქტიკული აწევის გეგმა აწევის უსაფრთხოების უზრუნველსაყოფად;
დაარეგულირეთ და დააფიქსირეთ ტრასები პოზიციაში მოთავსებისთანავე;
ყველა მაღალი სიმტკიცის ჭანჭიკები სათანადოდ დაკეცეთ და შეამოწმეთ მათი ბრუნი კოდის მიხედვით;
ჩაატარეთ სრული შემოწმება, რათა დარწმუნდეთ, რომ დამონტაჟებული სტრუქტურა აკმაყოფილებს დიზაინისა და კოდის ყველა მოთხოვნას.

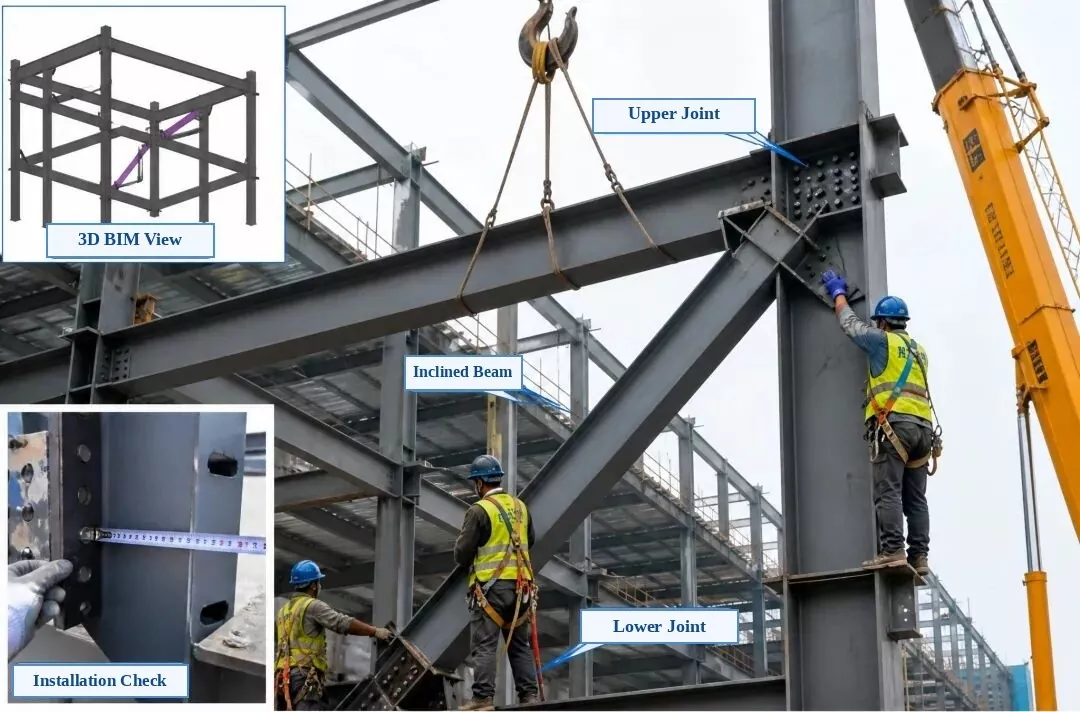

4. ფოლადის ჩარჩოს მონტაჟი და შემოწმება - დახრილი ფოლადის სხივის მონტაჟი

ამოღებული ფოტო ეტიკეტები:ზედა მარცხენა ჩასმული: 3D BIM ხედი | ქვედა მარცხენა ჩასმა: ინსტალაციის შემოწმება | მთავარი ფოტო: ზედა შეერთების სახსარი, დახრილი ფოლადის სხივი (დიაგონალური სამაგრი), ქვედა შეერთების სახსარი

ფოლადის ჩარჩოს მონტაჟი და შემოწმება - დახრილი ფოლადის სხივის მონტაჟი

1. წინასწარი ინსტალაციის შემოწმება:შეამოწმეთ ნაწილის ნომერი, ზომა, ჭანჭიკის ხვრელის პოზიციები და დამაკავშირებელი ფირფიტის მიმართულება. დარწმუნდით, რომ საკონტაქტო ზედაპირები არის ბრტყელი, სუფთა და თავისუფალი ბურღულისა და ზეთისგან.

2. აწევა და პოზიციონირება:გამოიყენეთ ორი აწევის წერტილი დახრილი სხივი ნელა ასწიეთ თავის ადგილზე. გაასწორეთ დროებით და დარწმუნდით, რომ ორივე ზედა და ქვედა სახსარი ზუსტად შეესაბამება ფოლადის სვეტს და სხივს.

3. გასწორება და რეგულირება:დაარეგულირეთ დახრილი სხივის ცენტრალური ხაზის პოზიცია, სიმაღლე და ვერტიკალური განლაგება, რათა დააკმაყოფილოს დიზაინის მოთხოვნები. დაასრულეთ მუდმივი კავშირი გასწორების შემდეგ.

4. კავშირის მეთოდი:შეაერთეთ მაღალი სიმტკიცის ჭანჭიკებით. გამკაცრეთ ისინი თანაბრად ცენტრიდან გარედან ორივე მხარეს, როგორც ამას დიზაინი მოითხოვს და მონიშნეთ თითოეული ჭანჭიკი საბოლოო გამკაცრების ინსპექტირების შემდეგ.

5. ინსტალაციის შემოწმება:შეამოწმეთ ცენტრალური ხაზის პოზიცია, სიმაღლე, ვერტიკალური განლაგება, ფირფიტის კონტაქტის სიმჭიდროვე და ჭანჭიკის დაჭიმვის ხარისხი. ყველაფერი უნდა აკმაყოფილებდეს ფოლადის კონსტრუქციების სამშენებლო ხარისხის მიღების კოდექსს (GB 50205).

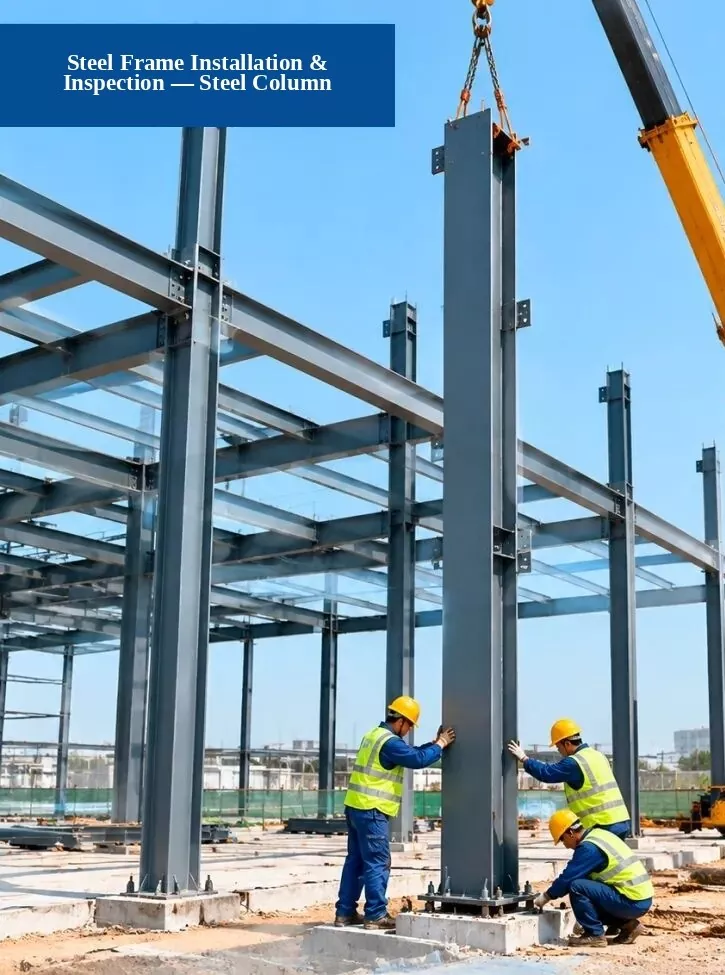

5. ფოლადის ჩარჩოს მონტაჟი და შემოწმება - ფოლადის სვეტის მონტაჟი

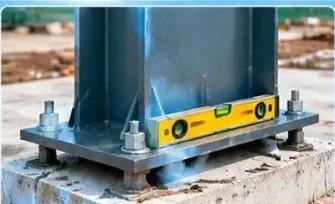

1. ფონდის შემოწმება:შეამოწმეთ, შეესაბამება თუ არა წამყვანის ჭანჭიკის პოზიციები, საძირკვლის სიმაღლე და საძირკვლის ზომები დიზაინის მოთხოვნებს.

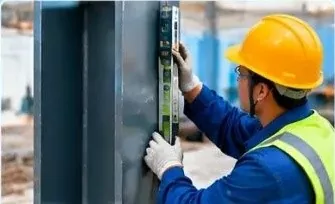

2. ვერტიკალური გასწორების შემოწმება:გამოიყენეთ ტოტალური სადგური, ლაზერული ღუმელი ან სტრიქონის დონე, რათა შეამოწმოთ რამდენად სწორი (ვერტიკალურად) დგას ფოლადის სვეტი.

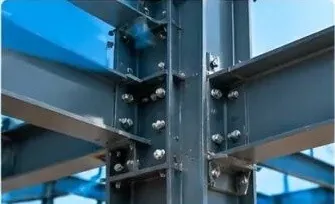

3. კავშირის ხარისხის შემოწმება:შეამოწმეთ, აკმაყოფილებს თუ არა მაღალი სიმტკიცის ჭანჭიკები, შედუღები და დამაკავშირებელი ფირფიტები სტანდარტულ მოთხოვნებს.

მშენებლობის პროცესი:1. მოსამზადებელი სამუშაოები → 2. აწიეთ და მოათავსეთ ფოლადის სვეტი → 3. დააინსტალირეთ და დაიცავით → 4. შემოწმება და მიღება

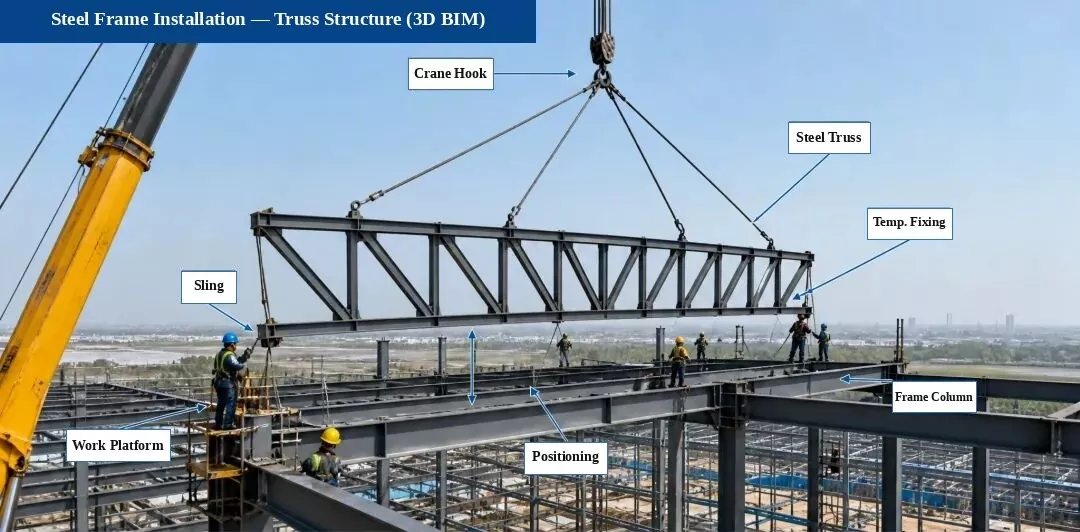

6. ფოლადის ჩარჩოს მონტაჟი — ფერმის კონსტრუქციის მონტაჟი (3D BIM დიაგრამა)

ინსტალაციის პროცესის მიმდინარეობა:კვლევა და მარკირება → დამხმარე შემოწმება → აწევა და ადგილი → დროებითი შეკეთება → გასწორება და რეგულირება → მაღალი სიმტკიცის ჭანჭიკის შეერთება → შედუღება (საჭიროების შემთხვევაში)

ინსტალაციის ძირითადი პუნქტები:

აწევამდე, ორჯერ შეამოწმეთ საყრდენი ცენტრის ხაზი, სიმაღლე და ჩაშენებული ნაწილების პოზიციები;
აწევის დროს მიამაგრეთ ქარის სახელმძღვანელო თოკები (ტაგლაინები), რათა შეინარჩუნოთ ფერმები სტაბილურად;
დაარეგულირეთ და დროებით დაამაგრეთ საყრდენი განლაგებისთანავე, რათა თავიდან აიცილოთ დახრილობა ან დამახინჯება;
მაღალი სიმტკიცის ჭანჭიკები უნდა შეესაბამებოდეს დიზაინისა და კოდის წესებს და იყოს გამკაცრებული საჭირო ბრუნვამდე;
შედუღების ხარისხი უნდა აკმაყოფილებდეს ფოლადის კონსტრუქციების სამშენებლო ხარისხის მიღების კოდექსის წესებს (GB 50205).

ძირითადი ინსპექტირების პუნქტები (საიტის ფოტოები):

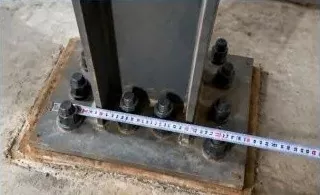

1. მხარდაჭერა და ერთობლივი შემოწმება

შეამოწმეთ საყრდენი ჭანჭიკების, ფილების და ჩაშენებული ნაწილების პოზიციები და სიმაღლეები, რათა დარწმუნდეთ, რომ ისინი აკმაყოფილებენ დიზაინის მოთხოვნებს.

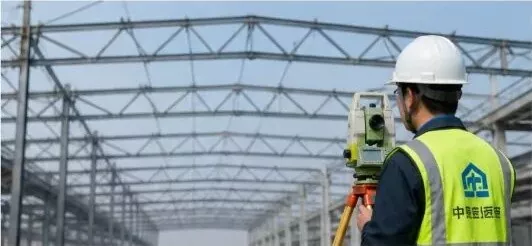

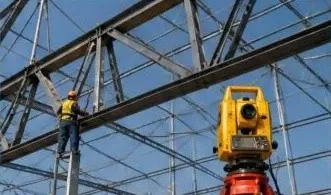

2. ფერმის გასწორების შემოწმება

გამოიყენეთ ტოტალური სადგური, რათა გაზომოთ საყრდენის ცენტრალური ხაზი, სიმაღლე და მოხრილი და განახორციელოთ გასწორების კორექტირება.

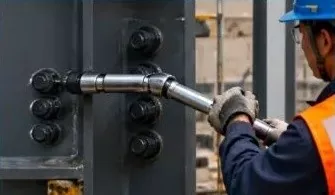

3. მაღალი სიმტკიცის ჭანჭიკის შემოწმება

შეამოწმეთ მაღალი სიმტკიცის ჭანჭიკების რაოდენობა, ზომა და ბრუნვის მომენტი და ხელახლა შეამოწმეთ ისინი, როგორც ამას კოდი მოითხოვს.

შენიშვნა:ამ პროექტში ფერმის სტრუქტურა წინასწარ აწყობილია ქარხანაში და ამაღლებულია ადგილზე ნაწილებად, რათა უზრუნველყოს ზუსტი ინსტალაცია, ხარისხი და უსაფრთხოება.

7. ფოლადის ჩარჩო და პროფილირებული ლითონის სახურავის ფურცლის მონტაჟი და შემოწმება

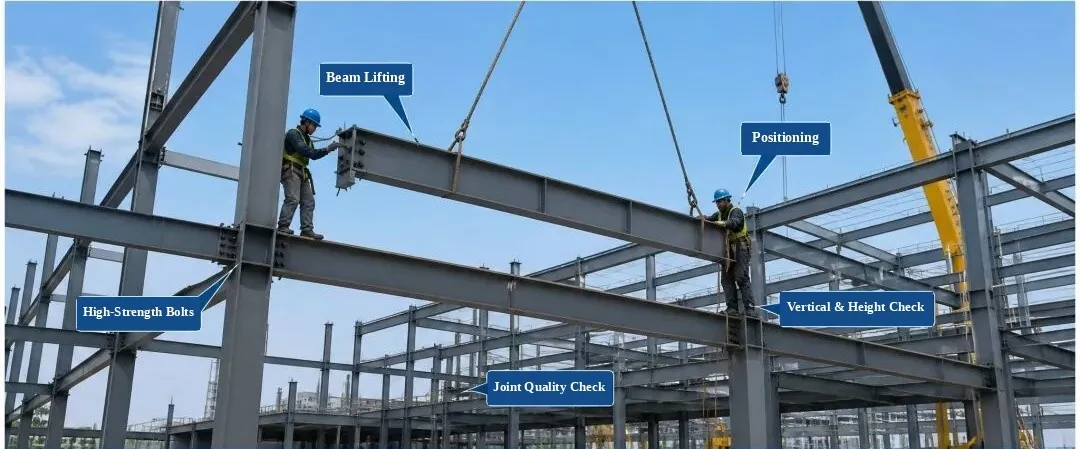

ფოლადის ჩარჩოს მონტაჟი და შემოწმება

(ეტიკეტები: სხივის აწევა, პოზიციონირება, მაღალი სიმტკიცის ჭანჭიკები, ვერტიკალური და სიმაღლის შემოწმება, სახსრების ხარისხის შემოწმება)

1. შემომავალი ნაწილის შემოწმება:შეამოწმეთ მასალის ხარისხი, ზომა, ზედაპირის მდგომარეობა და სისწორე. დააინსტალირეთ მხოლოდ შემოწმების გავლის შემდეგ.

2. პროცესის კონტროლი:აკონტროლეთ ნაწილების პოზიციონირება, სიმაღლე, ვერტიკალური განლაგება და ჭანჭიკების გამკაცრება ინსტალაციის დროს.

3. ინსპექტირების საგნები:ცენტრის პოზიცია, სიმაღლე, ვერტიკალური განლაგება, ზედაპირის სიბრტყე და ჭანჭიკის კავშირის ხარისხი.

4. ხარისხის სტანდარტი:უნდა აკმაყოფილებდეს ფოლადის კონსტრუქციების სამშენებლო ხარისხის მიღების კოდექსს (GB 50205-2020).

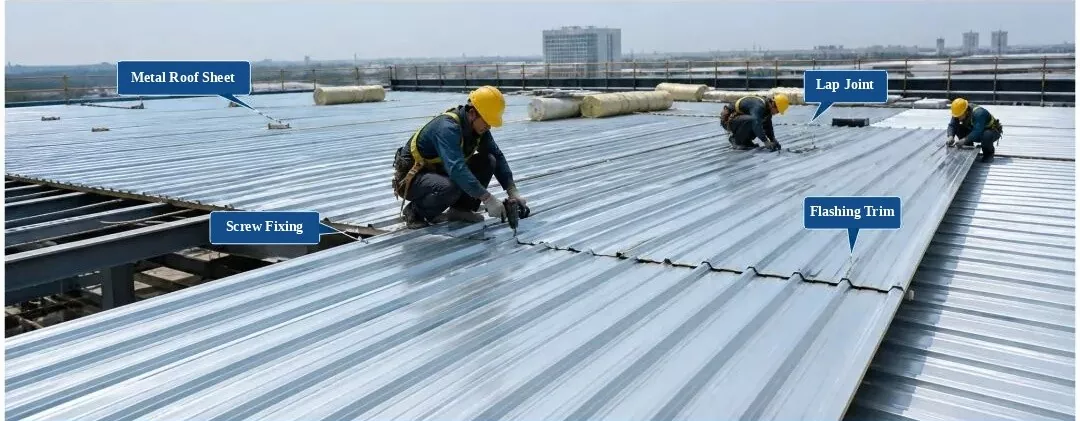

პროფილირებული ლითონის სახურავის ფურცლის მონტაჟი და შემოწმება

(იარლიყები: ლითონის სახურავის ფურცელი, ლაპის სახსარი, ხრახნიანი დამაგრება, მოციმციმე მორთვა)

1. მასალის შემოწმება:შეამოწმეთ პანელის პროფილი, სისქე, საფარი და ფერი. გამოიყენეთ მხოლოდ შემოწმების გავლის შემდეგ.

2. ინსტალაციის წესები:პანელები სწორად გადახურეთ და მყარად დააფიქსირეთ. შეინახეთ ხრახნიანი მანძილი სტანდარტული საზღვრების ფარგლებში, ხრახნების გამოტოვების ან არასწორი განლაგების გარეშე.

3. ინსპექტირების საგნები:სახურავის სიბრტყე, გადახურვის სიგანე, დამაგრების წერტილების მანძილი და ჰიდროიზოლაციის დეტალები.

4. ხარისხის სტანდარტი:უნდა აკმაყოფილებდეს ლითონის სახურავის ინჟინერიის ტექნიკურ კოდს (GB 50345-2012).

8. ფოლადის კარკასის მონტაჟი და შემოწმება — ფოლადის კიბეების და ხელბორკილების მონტაჟი

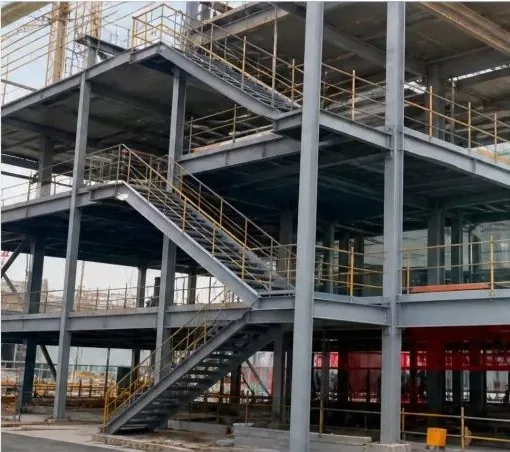

1. დასრულებული ფოლადის კიბეები და სახელურები (საიტის ფოტო)

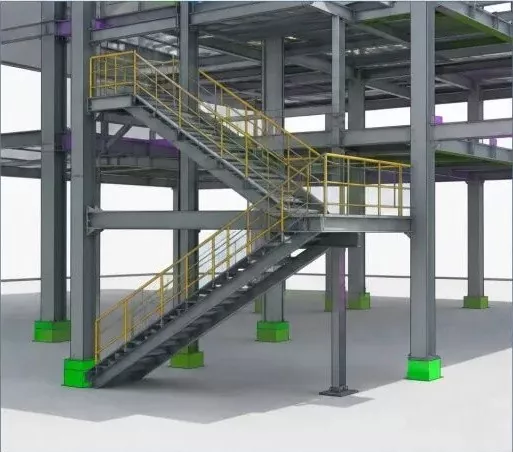

2. 3D BIM მოდელი (ფოლადის კიბეები და რელსები)

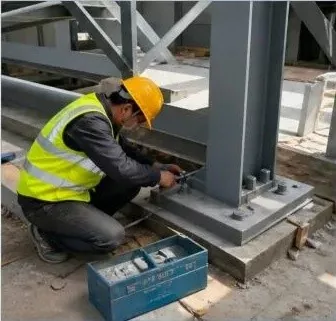

3. ფოლადის კიბის მონტაჟი (სამუშაო ადგილზე)

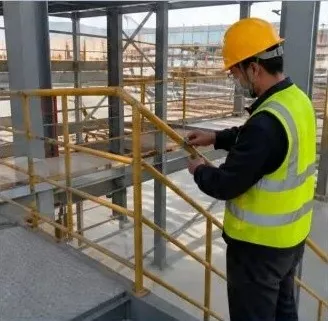

4. ხელბორკილის მონტაჟი (სამუშაო ადგილზე)

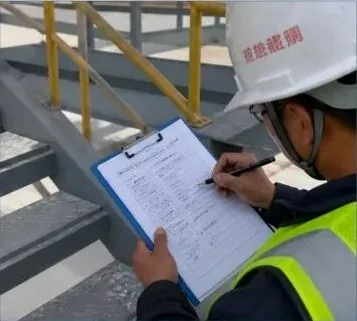

5. ინსტალაციის ხარისხის შემოწმება (საიტის შემოწმება)

ინსტრუქციები:

ფოლადის კიბეებისა და მოაჯირების დამონტაჟებამდე, ორჯერ შეამოწმეთ კომპონენტის ზომები, სიმაღლეები და განლაგების ცენტრის ხაზები;
ჭანჭიკიანი კავშირების გამოყენებისას შეამოწმეთ ჭანჭიკის ზომა, რაოდენობა და ბრუნი, რათა უზრუნველყოთ მყარი კავშირი;
დაყენებული მოაჯირები უნდა იყოს მყარი და სწორი, სრული და გლუვი შედუღებით, რომელიც აკმაყოფილებს დიზაინისა და კოდის მოთხოვნებს;
განახორციელეთ ხარისხის შემოწმება ინსტალაციის შემდეგ და შეავსეთ ინსპექტირების ჩანაწერი პროექტის ხარისხის უზრუნველსაყოფად.

ფოლადის კონსტრუქციაესფართოდ გამოიყენება დღევანდელ სამშენებლო ბაზარზე შენობის ჩარჩოების ასაშენებლად და მომავალში ისინი გახდება მთავარი არჩევანი პირველადი შენობის კონსტრუქციებისთვის. ფოლადის კონსტრუქციებს აქვთ მრავალი ქვეკატეგორია, სტრუქტურის ტიპები და კომპონენტების ტიპები. სტრუქტურული სისტემის მიხედვით, ისინი იყოფა ოთხ ძირითად ტიპად: პორტალური ჩარჩოები, სივრცის ბადეები, ფერმები და ჩარჩო სტრუქტურები.
