როგორ იქნა მიღწეული ფოლადის კარკასის სამკერვალო ქარხნის სამშენებლო შენობის დიდი სიგრძის კონსტრუქცია?

თანამედროვე ინდუსტრიული განვითარების იმპულსით, ტანსაცმლის ქარხნების წარმოების პროცესმა განიცადა მნიშვნელოვანი ცვლილებები, ორიგინალური მთლიანად ხელით წარმოებიდან გადავიდა მიმდინარე მექანიზებულ ასამბლეის ხაზის დამუშავებაზე, რამაც მნიშვნელოვნად გაზარდა წარმოების ეფექტურობა. თუმცა, რამდენადაც ჭრის, კერვის, დაუთოების, შემოწმებისა და შეფუთვის პროცესები საჭიროებს შეკრების ხაზებში მოწყობას და მცირე პარტიებისა და მრავალი ჯიშის სწრაფი რეაგირების რეჟიმი ფართოდ გავრცელდება, ტანსაცმლის ქარხნებს აქვთ მზარდი მოთხოვნა სივრცის მოქნილ განლაგებაზე. ამის გაუმჯობესების ყველაზე ეფექტური გზაა შიდა სივრცის გაზრდა, რაც ხელს უწყობს სამუშაო სადგურების და ლოჯისტიკური არხების რეგულირებას ნებისმიერ დროს. ამიტომ,ფოლადის ჩარჩო სამკერვალო ქარხნის კონსტრუქციებითანდათანობით ჩაანაცვლეს ბეტონის კონსტრუქციის ტრადიციული ტანსაცმლის ქარხნები. ეს სტატია განიხილავს, თუ როგორ აღწევენ ფოლადის კონსტრუქციების ტანსაცმლის ქარხნები დიდ სივრცეებს ​​ორი პერსპექტივიდან: სტრუქტურული ფორმა და ტანსაცმლის წარმოებაში სვეტისგან თავისუფალი სივრცის პრაქტიკული მნიშვნელობა.

1. სტრუქტურული ფორმა

A ფოლადის ჩარჩო სამკერვალო ქარხნის მშენებლობაროგორც წესი, აქვს შემდეგი საერთო სტრუქტურული ფორმები: პორტალის ჩარჩო და ფერმა.

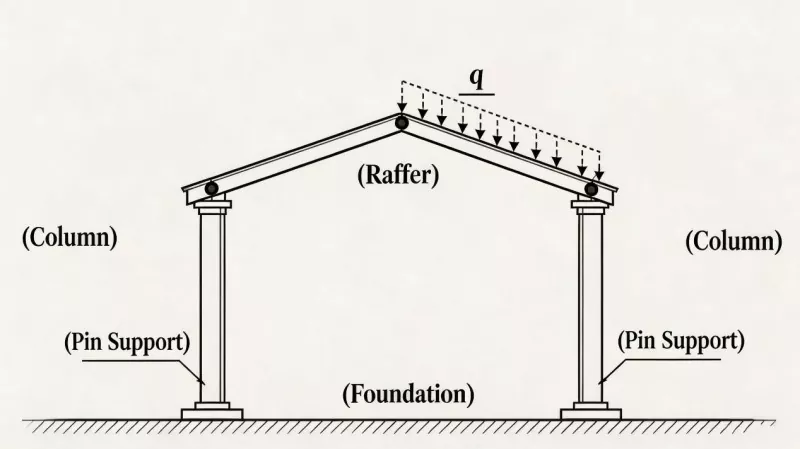

● პორტალის ჩარჩო

ეს არის ყველაზე ხშირად გამოყენებული სქემა ერთსართულიანი ტანსაცმლის ქარხნებისთვის. იგი წარმოიქმნება ფოლადის სხივების და ფოლადის სვეტების ორმხრივი ხისტი შეერთებით, კავშირის მეთოდებით არის ჭანჭიკებიანი კავშირი და შედუღება. ის ქმნის სტაბილურ ძალის მატარებელ სისტემას. ფოლადის სხივები და ფოლადის სვეტები ჩვეულებრივ იყენებენ H- ფორმის ფოლადი. პორტალის ჩარჩოს ყველაზე ეკონომიური სიგრძეა 18 მეტრიდან 30 მეტრამდე. კომპონენტებსა და მეცნიერულ ენერგიის გადაცემას შორის მჭიდრო კავშირმა შეიძლება უზრუნველყოს, რომ სტრუქტურას შეუძლია მიაღწიოს დიდ სიგრძეს და ასევე გაუძლოს ქარს და მიწისძვრებს.

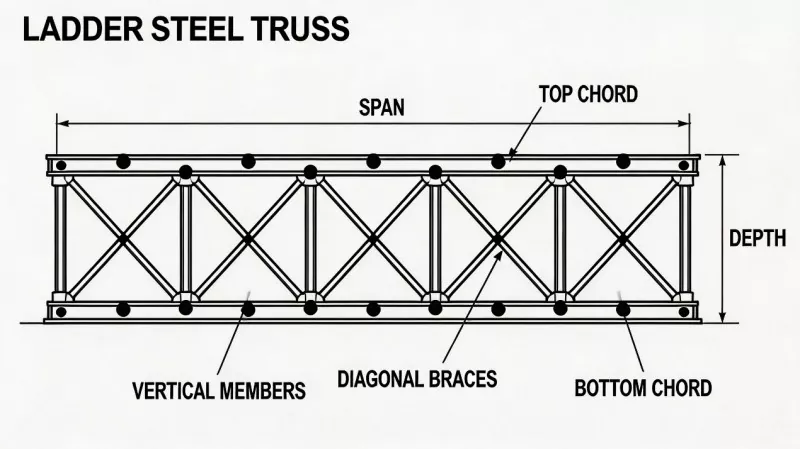

● ფერმის სტრუქტურა

პორტალის ჩარჩოს სტრუქტურასთან შედარებით, ტრასის სტრუქტურა შედგება ზედა ფერმის წევრებისაგან, ვებ-წევრებისგან და ქვედა ფერმის წევრებისაგან. 36 მეტრზე მეტი ღობეებისთვის, ძალის ეფექტურობა და ფოლადის გამოყენება გაცილებით მაღალია, ვიდრე პორტალის ჩარჩოს. 3.2 მეტრი სიმაღლის ტრაპეციული ქსელის გამოყენებით, ფოლადის გამოყენება შეიძლება კონტროლდებოდეს დაახლოებით 55 კგ/მ²-ზე, ხოლო ექვივალენტური სიგრძის მყარი ქსელის H- სხივისთვის საჭიროა დაახლოებით 75 კგ/მ².

2. ღია ცის ქვეშ სივრცის პრაქტიკული ღირებულება ტანსაცმლის წარმოებაში

ფოლადის კარკასის სამკერვალო ქარხნის კონსტრუქციებში დიდი სივრცის ღია სივრცეები არა მხოლოდ ეხება ფართო ტერიტორიებს, არამედ მნიშვნელოვნად გაზრდის წარმოების ეფექტურობას.

მისი პრაქტიკული ღირებულება აისახება შემდეგ ასპექტებში:

● საწარმოო ხაზის სწრაფი რეგულირება

ტრადიციული ბეტონის სვეტის ბადე სტრუქტურის სამკერვალო ქარხნებთან შედარებით, ჩვენს ფოლადის კონსტრუქციის სამკერვალო ქარხანას არ აქვს შუალედური სვეტები, რათა ხელი შეუშალოს, ამიტომ სამუშაო სადგურების განლაგება შეიძლება სწრაფად მორგებული იყოს. სამუშაო სადგურის მაგიდები და ჩამოკიდებული ხაზები შეიძლება პირდაპირ გადაადგილდეს ჰორიზონტალურად.

● ლოგისტიკური ბილიკის ოპტიმიზაცია

უსვეო დიზაინის მიღების შემდეგ, ქარხნის შიგნით სატვირთო მანქანები და AGV-ებს შეუძლიათ მიაღწიონ სწორ ხაზზე გადაადგილებას ნედლეულის შესასვლელიდან მზა პროდუქტის გასასვლელამდე. ფაქტობრივი გაზომვა აჩვენებს, რომ ქარხნის შიგნით ტრანსპორტირების მანძილი თითოეული მზა პროდუქტისთვის მცირდება 12-დან 18 მეტრამდე. გამოთვლილი 10000 ცალი დღიური წარმოების მოცულობის საფუძველზე, ეს უდრის დღეში 120-დან 180 კილომეტრამდე არაეფექტური დამუშავების შემცირებას.

● ბუნებრივი სინათლის გამოყენების გაუმჯობესება

სვეტების გარეშე სივრცე შერწყმულია სახურავის უწყვეტი განათების ზოლებით, რაც ზრდის განათების ერთგვაროვნებას 0,55-დან 0,78-მდე. ეს ამცირებს ადგილობრივ ჩრდილებს და ამსუბუქებს სამკერვალო მუშაკების თვალის დაღლილობას.

3. დასკვნა

ფოლადის ჩარჩო სამკერვალო ქარხნის მშენებლობა არის თანამედროვე სამკერვალო ქარხნების ერთ-ერთი მნიშვნელოვანი არქიტექტურული ფორმა. პორტალის ფოლადის ჩარჩოს ან ფოლადის ტრასების სისტემის მეშვეობით, ფოლადის ჩარჩოს სტრუქტურას შეუძლია ეკონომიურად მიაღწიოს 18-დან 36 მეტრამდე ან უფრო დიდს სვეტების გარეშე, რაც აკმაყოფილებს სხვადასხვა მოთხოვნებს, დაწყებული ქსოვიდან ქსოვამდე, ერთფენიანი შეკრების ხაზებიდან მრავალსართულიან სახელოსნოებამდე. პრაქტიკულმა ინჟინერიამ დაამტკიცა, რომ დიდი ზომის ფოლადის ჩარჩოს ქარხნებს შეუძლიათ გაზარდონ საწარმოო ხაზის კორექტირების ეფექტურობა, ლოგისტიკური მარშრუტების ოპტიმიზაცია და განათების ერთგვაროვნების გაუმჯობესება.
