ფოლადის სტრუქტურული კომპონენტების სრული სახელმძღვანელო: მეორადი წევრები და კავშირის დეტალები

წინა ნომერში ილუსტრირებული იყო პირველადი მზიდი ელემენტების დეტალები და განლაგების ნახაზები და სამაგრი და მდგრადობის ელემენტები.ფოლადის სტრუქტურულიკომპონენტები. ეს სესია გრძელდება მეორადი და მიმაგრებული კომპონენტების, აგრეთვე კავშირებისა და სტრუქტურული ფიტინგების დანერგვით. ქვემოთ მოცემულია ტიპიური განლაგების პოზიციების აღწერა და თითოეული კომპონენტის სრული სია ფოლადის შენობებში.

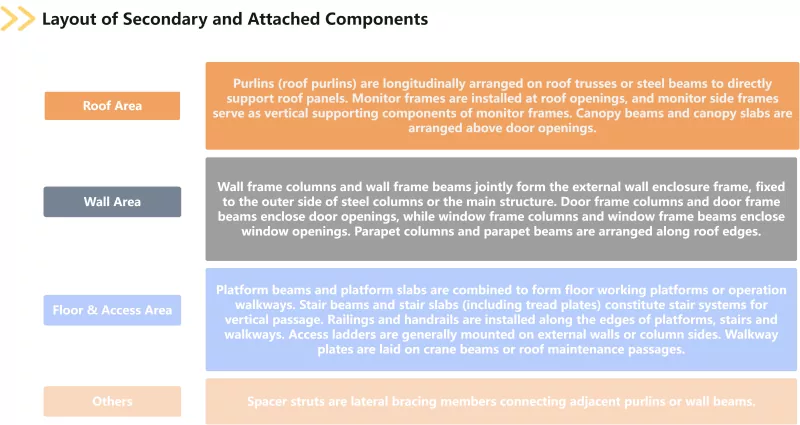

მეორადი და მიმაგრებული კომპონენტები მოიცავს ღობეებს, კედლის ჩარჩოს სვეტებს, კედლის ჩარჩოს სხივებს, მონიტორის ჩარჩოებს, მონიტორის გვერდითა ჩარჩოებს, კიბეების სხივებს, კიბეების ფილებს, პლატფორმის სხივებს, პლატფორმის ფილებს, მოაჯირებს, მოაჯირებს, მისასვლელ კიბეებს, საფეხმავლო ფირფიტებს და საყრდენებს, კარის ჩარჩოს სვეტებს, კარის ჩარჩოს სხივებს, ფანჯრის ჩარჩოს სვეტებს, ფილები, პარაპეტების სვეტები და პარაპეტების სხივები. პურლინები იყოფა სახურავის ღეროებად და კედლის ღეროებად, ხოლო კიბის ფილები ფარავს სარბენ ფირფიტებს. შენობის ფუნქციების შესრულება, როგორიცაა შემოღობვა, გადასასვლელი, დღის განათება და ვენტილაცია, მეორადი და მიმაგრებული კომპონენტები გადასცემენ ქარის დატვირთვას, თოვლის დატვირთვას და სხვა დატვირთვას მთავარ სტრუქტურაზე. ისინი შეუცვლელი ნაწილებია, რომლებიც უზრუნველყოფენ ფოლადის შენობების მთლიანობასა და მომსახურების ფუნქციებს.

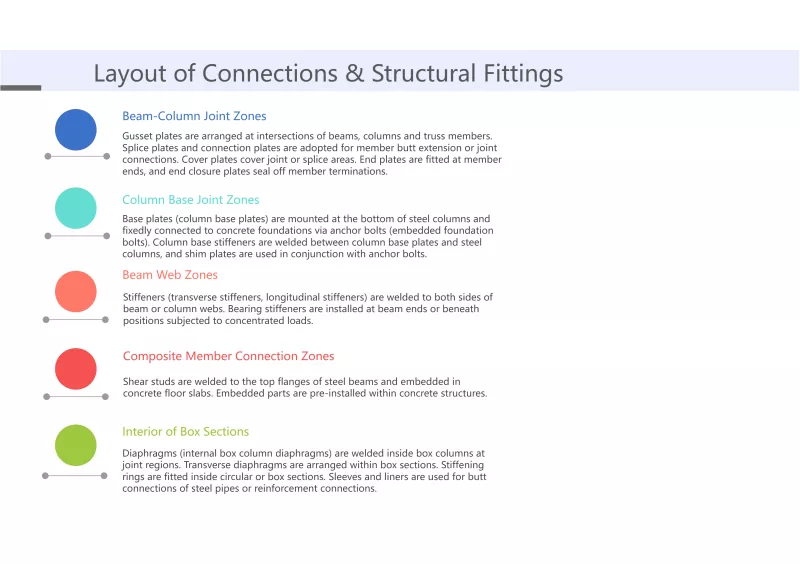

კავშირები და კონსტრუქციული ფიტინგები შედგება საყრდენი ფირფიტებისგან, გამაგრებლებისგან, საკისრების გამაგრებებისგან, შიმბის ფირფიტებისაგან, შემაერთებელი ფირფიტებისგან, შემაერთებელი ფირფიტებისგან, საფარის ფირფიტებისგან, ბოლო დახურვის ფირფიტებისგან, ბოლო ფირფიტებისაგან, ბაზის ფირფიტებისგან, სვეტის საყრდენის გამაგრებებისგან, სვეტის სამაგრის ჭანჭიკებისგან, მაღალი სიმტკიცის ჭანჭიკებისგან, ჩვეულებრივი ჭანჭიკებიანი ნაწილებით, ლაინერები, გამკაცრებელი რგოლები, დიაფრაგმები და განივი დიაფრაგმები. გამაძლიერებლები იყოფა განივი გამაგრებით და გრძივი გამაგრებით; ბაზის ფირფიტები მოიცავს სვეტის ბაზის ფირფიტებს; სვეტის წამყვანი ჭანჭიკები ასევე ცნობილია, როგორც ჩაშენებული საძირკვლის ჭანჭიკები; ათვლის საკინძებს ასევე უწოდებენ საკინძებს; დიაფრაგმები ფარავს შიდა დიაფრაგმებს ყუთის სვეტებისთვის. როგორც სასიცოცხლო კატეგორიისფოლადის სტრუქტურაკომპონენტები, კავშირები და სტრუქტურული ფიტინგები პირდაპირ განსაზღვრავს, შეუძლია თუ არა ყველა მზიდი წევრს ეფექტური კოორდინირებული მუშაობა და არის თუ არა დატვირთვის გადაცემის გზა უწყვეტი და საიმედო.

ჯერჯერობით, დალაგებულია ფოლადის სტრუქტურული კომპონენტების ოთხი ძირითადი კატეგორია, რომლებიც კლასიფიცირებულია სტრუქტურული შემადგენლობით. ყველა ზემოაღნიშნული კომპონენტი შედგენილია ფოლადის შენობების სამშენებლო ნახაზებზე, შედის ძალის ანალიზში სტრუქტურული გამოთვლის ანგარიშებში და მუდმივად ინახება დასრულებულ კონსტრუქციებში. კომპონენტების კომბინაცია განსხვავდება პროექტის სხვადასხვა ტიპების მიხედვით. თითოეული ტიპის კომპონენტის ფუნქციონალური პოზიციონირებისა და განლაგების ლოგიკის სწორი გაგება წინაპირობაა ზუსტი რაოდენობის გადასახადების შედგენისა და ყოვლისმომცველი ერთეულის ფასების გონივრულად განსაზღვრისთვის, ასევე საფუძველი იმისა, რომ უზრუნველყოს ფოლადის კონსტრუქციების დიზაინის განზრახვა უსაფრთხო და საიმედო ფიზიკურ შენობებად გადაქცევა.
